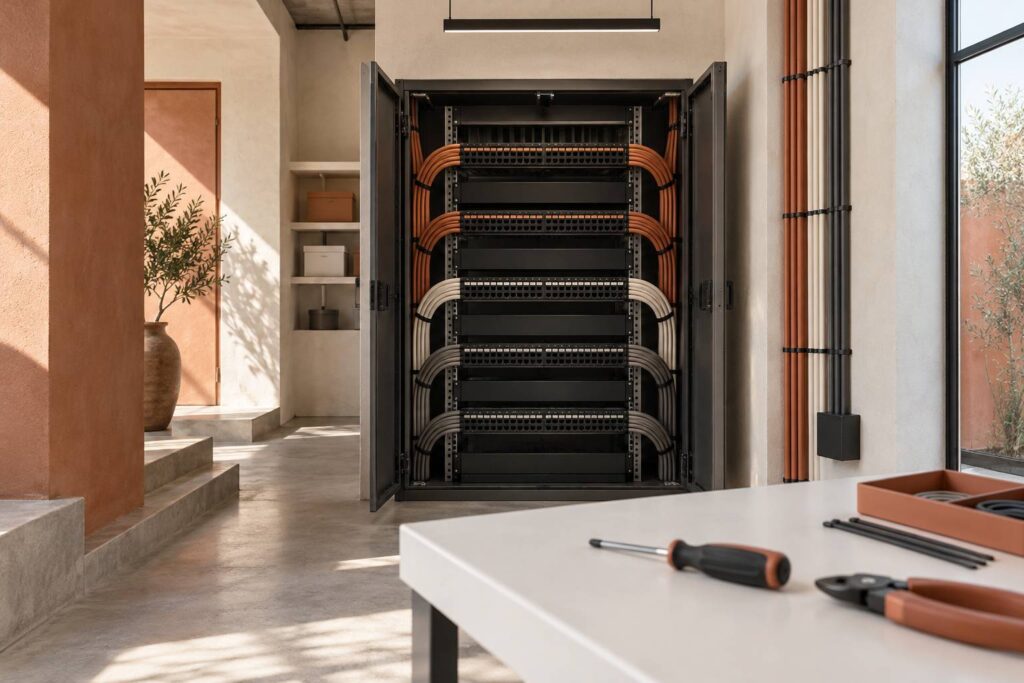

Baie informatique : bien la dimensionner et l’installer

En bref. Une baie informatique rassemble le câblage, les équipements réseau et parfois les serveurs dans un volume protégé. Son choix dépend d’abord du nombre de ports, de la profondeur des appareils, de la chaleur produite et de la réserve prévue pour les ajouts.

• Le format 19 pouces permet de monter panneaux de brassage, switchs, onduleurs et serveurs sur des montants standardisés.
• Une unité de rack, notée U, mesure 44,45 mm de haut et sert à calculer la capacité verticale réelle.
• Une baie de 12 U suffit souvent à un petit réseau passif, tandis qu’une installation avec NAS, onduleur et switch PoE demande plutôt 18 à 24 U.
• La ventilation, le verrouillage et une alimentation électrique séparée conditionnent la durée de vie du matériel.
• Un câblage repéré et rangé réduit le temps de dépannage et évite d’arracher un cordon lors d’une intervention.

Baie informatique : rôle, composition et formats disponibles

Une baie informatique est une armoire métallique prévue pour concentrer les connexions et les appareils d’une infrastructure réseau. Elle réunit les arrivées des câbles Ethernet, les panneaux de brassage, les commutateurs réseau, le routeur, parfois un modem fibre, un NAS ou des serveurs. Dans un logement équipé de prises RJ45 comme dans des bureaux répartis sur plusieurs niveaux, elle évite de laisser les équipements s’accumuler dans un placard, sur une étagère ou au fond d’un faux plafond.

Le format de montage le plus courant est le 19 pouces. Il ne s’agit pas de la largeur extérieure du meuble, mais de l’écartement normalisé entre les montants recevant les appareils. Un switch 19 pouces, un panneau de brassage 24 ports et un onduleur rackable peuvent donc être installés dans la même structure, même s’ils proviennent de fabricants différents. Cette compatibilité simplifie les remplacements et limite les bricolages avec des tablettes mal fixées.

La hauteur s’exprime en unités de rack. Un U représente 44,45 mm. Un panneau de brassage occupe généralement 1 U, tout comme un switch compact ou un bandeau de prises. Un serveur peut prendre 1, 2 ou 4 U selon sa puissance et son système de refroidissement. Il faut ajouter les passe-câbles horizontaux, souvent en 1 U, car les supprimer pour gagner quelques centimètres produit presque toujours un faisceau de cordons difficile à suivre.

Le coffret mural répond aux petits réseaux. Il offre souvent 4 à 15 U et se place dans un placard technique, un cellier sec ou un local de service. Une armoire sur pied de 18 à 47 U accepte davantage de matériel, avec une profondeur supérieure et une meilleure capacité d’évolution. La baie serveur vise les appareils lourds et profonds, fonctionnant en continu. Ses portes perforées, ses montants réglables et ses possibilités de ventilation sont plus adaptées à une charge thermique soutenue.

Le panneau de brassage constitue la partie passive du montage. Chaque câble venant d’une prise murale y est terminé sur un port identifié. Des cordons courts relient ensuite ce panneau au switch. Cette organisation autorise le déplacement d’un poste, d’un téléphone IP ou d’une borne Wi-Fi sans toucher au câblage fixe qui traverse les murs. Une prise peut ainsi passer d’un réseau de données à une téléphonie IP par simple changement de cordon, sans ouvrir de goulotte.

Une composition courante comprend un panneau de brassage RJ45 24 ports, un ou deux guide-câbles à anneaux, un switch 24 ports, un plateau 1 U pour le modem ou le routeur, une réglette de huit prises et un onduleur rackable. Lorsqu’une fibre arrive dans le local, un tiroir optique à 12 traversées duplex peut recevoir les fibres et les jarretières. Dans un bâtiment doté de plusieurs armoires, les liaisons inter-baies passent habituellement par fibre optique afin de conserver un débit stable sur de longues distances.

La confusion entre baie de brassage et baie serveur coûte souvent de l’argent. Un coffret de 450 mm de profondeur peut loger un panneau RJ45 et un switch, mais il ne recevra pas un serveur de 650 mm avec ses prises arrière et son rayon de courbure de câble. L’appareil dépasse, la porte ferme mal et l’air chaud reste piégé. Le meuble doit donc être choisi pour le matériel réel, pas seulement pour le nombre de ports annoncé.

Une baie propre donne aussi un accès facilité aux connexions. Cela compte lors d’une coupure réseau, quand chaque minute de recherche se transforme en perte de travail. Le repérage de chaque départ, de chaque alimentation et de chaque liaison fibre doit être posé avant la mise sous tension, sur des étiquettes lisibles qui tiennent à la chaleur et au nettoyage.

Dimensionnement d’une baie informatique selon les équipements et l’évolution prévue

Le dimensionnement ne commence pas par la hauteur de l’armoire. Il commence par un relevé précis des appareils à installer, de leur encombrement et de leurs connecteurs. Un réseau de 16 prises RJ45 n’exige pas automatiquement une baie de 16 U. En revanche, un panneau 24 ports, un switch PoE, un routeur, un NAS, un onduleur et deux passe-fils occupent vite 8 à 12 U avant même d’ajouter une réserve.

Il faut compter les unités de rack appareil par appareil. Un panneau de brassage 24 ports prend 1 U. Un guide-câbles horizontal prend généralement 1 U. Un switch administrable de 24 ports prend 1 U. Un onduleur rackable peut occuper 2 U ou 3 U selon l’autonomie voulue. Un plateau pour une box internet, un routeur non rackable ou un boîtier de sécurité prend 1 U, mais il impose aussi une profondeur suffisante.

Une réserve libre de 30 à 40 % évite de remplacer le coffret au premier ajout. Pour une occupation calculée à 9 U, une baie 12 U est donc serrée et une baie 18 U est plus cohérente. Cet espace absorbe un second switch, une extension de téléphonie, un boîtier de sauvegarde ou des passe-fils supplémentaires. Il laisse aussi un peu d’air autour des équipements actifs, surtout dans les configurations PoE qui alimentent caméras, points d’accès Wi-Fi ou téléphones.

La profondeur doit être contrôlée sur les fiches techniques. Un coffret mural de 300 à 450 mm suffit souvent à un panneau de brassage et à un petit switch. Une baie de 600 mm de profondeur est plus adaptée aux équipements réseau standards et aux onduleurs compacts. Pour un serveur rackable, un stockage en baie ou un onduleur à forte autonomie, 800 à 1 000 mm de profondeur deviennent fréquents. Il faut laisser environ 80 à 120 mm derrière les prises pour ne pas plier les cordons ni écraser les arrivées électriques.

La largeur extérieure compte également. Une baie de 600 mm est courante, mais une largeur de 800 mm offre davantage de place latérale pour les faisceaux et les PDU verticaux. Ce choix augmente le coût et l’emprise au sol, mais simplifie la gestion câblage dans une armoire de 42 U ou plus. Dans un local étroit, une baie large qui laisse 700 mm de dégagement frontal est plus exploitable qu’un modèle étroit collé contre un mur.

Les tarifs constatés en 2026 donnent un ordre de grandeur. Un coffret mural 9 à 12 U correctement équipé se situe souvent entre 180 et 450 €/unité, hors pose et matériel actif. Une armoire sur pied de 24 U se situe plutôt entre 450 et 1 200 €/unité selon la profondeur, les portes perforées, les roulettes et les accessoires. Les modèles serveur de 42 U peuvent dépasser 1 500 € lorsque les portes, les panneaux latéraux et les rails renforcés sont inclus.

Le poids doit être calculé avant l’achat. Un panneau et un switch pèsent peu. Un onduleur de 2 ou 3 kVA avec batteries peut dépasser 30 kg, tandis qu’un serveur chargé de disques peut atteindre 20 à 35 kg. La charge admissible de la baie, des roulettes et du sol doit être vérifiée. Un plancher bois ancien ou une cloison en plaque de plâtre standard n’accepte pas un coffret lourd sans renfort adapté.

Les montants avant et arrière réglables rendent l’installation plus propre. Ils permettent de positionner un serveur afin que son poids repose sur des rails, sans tirer sur les vis de façade. Pour un simple réseau de prises RJ45, des écrous cage et une visserie adaptée suffisent. Pour du matériel actif lourd, des rails compatibles avec la référence du serveur sont nécessaires. Poser un appareil de 25 kg sur une tablette légère est une erreur vue trop souvent, avec déformation du plateau et risque de chute au moment d’une intervention.

Le nombre de ports ne doit pas être confondu avec le nombre de prises utilisées aujourd’hui. Un local qui compte 18 départs installera utilement un panneau 24 ports plutôt qu’un panneau 16 ports saturé. Les six ports libres coûtent moins cher qu’un second panneau, une nouvelle phase de sertissage et une coupure lors de l’extension. La même logique vaut pour les switchs, à condition de ne pas acheter un modèle surdimensionné qui chauffe inutilement dans un petit coffret fermé.

Un relevé sur papier, avec la hauteur en U de chaque élément et la profondeur maximale, évite l’achat au hasard. Mesurez aussi les chemins d’accès. Une baie sur pied de 42 U peut passer difficilement dans une porte intérieure, dans un escalier tournant ou sous une retombée de plafond. Le matériel doit atteindre son emplacement avant d’être assemblé et chargé.

Installation d’une baie de brassage : emplacement, fixation et câblage réseau

L’installation demande un emplacement sec, stable et accessible. Une armoire réseau ne doit pas être enfermée dans un meuble décoratif sans circulation d’air ni posée contre une source de chaleur. Le local technique, un cellier ventilé ou une réserve fermant à clé constituent des emplacements adaptés, à condition d’éviter l’humidité, les infiltrations et la poussière de chantier. Une cave brute, un garage humide ou un volume sous toiture très chaud imposent des précautions supplémentaires qui augmentent le budget.

Le sol doit rester plat et supporter la charge finale. Pour une baie sur pied, les roulettes facilitent la mise en place mais ne remplacent pas les vérins de réglage. Une fois en position, les roulettes doivent être freinées et les pieds réglés pour éviter les vibrations. Un coffret mural doit être ancré dans un support porteur. Une fixation dans une cloison creuse réclame un renfort intégré ou une platine fixée sur une structure capable de recevoir le poids du coffret et des équipements.

Les arrivées de câbles sont préparées avant le montage des appareils. Les câbles horizontaux venant des bureaux, chambres ou prises murales entrent par le haut ou le bas de l’armoire selon le cheminement. Ils doivent conserver un rayon de courbure suffisant. Un câble Ethernet Cat 6A pincé à angle droit ou attaché trop serré peut perdre en qualité de transmission, même si le voyant du switch reste allumé.

Le câblage fixe doit être terminé dans le panneau de brassage. Côté baie, les conducteurs sont raccordés dans les noyaux ou modules RJ45. Côté utilisateur, ils aboutissent dans des plastrons 45 x 45 mm à un ou deux ports, idéalement équipés de volets anti-poussière dans les locaux peu fréquentés. Des connecteurs sans outil peuvent accélérer la pose, mais la compatibilité entre le câble, le module et le blindage doit être vérifiée avant commande.

Pour une installation Cat 6A blindée, le blindage à 360 degrés doit être repris correctement. Il limite les perturbations électromagnétiques autour des câbles électriques, alimentations et machines. La reprise de masse suit les prescriptions du fabricant et les règles de l’installation électrique du bâtiment. Cette partie concerne l’électricité autant que le réseau. Un électricien qualifié doit intervenir si la terre est absente, défectueuse ou incertaine.

• Installez le panneau de brassage au-dessus du switch afin de relier chaque port avec des cordons courts de 0,30 à 0,50 m.
• Placez un guide-câbles entre les deux éléments lorsque le réseau dépasse une douzaine de cordons.
• Réservez la partie basse aux appareils lourds, dont l’onduleur et les serveurs montés sur rails.
• Faites passer les courants faibles et les câbles de puissance par des cheminements séparés quand le local le permet.
• Étiquetez les deux extrémités de chaque câble avant le raccordement et reportez-les sur un plan conservé près de l’armoire.

Une liaison entre baie principale et baie secondaire s’effectue généralement en fibre optique. Chaque extrémité arrive dans un tiroir optique, puis une jarretière raccorde le tiroir au switch équipé de modules adaptés. Cette rocade évite les limites de distance du cuivre et résiste mieux aux perturbations dans les grands bâtiments. Dans des bureaux répartis sur plusieurs étages, le cuivre dessert les postes de l’étage tandis que la fibre assure le lien montant vers le local central.

La mise en ordre des équipements suit le chemin du signal. En haut, le panneau de brassage et les tiroirs optiques. Au centre, les switchs, pare-feu et équipements actifs nécessitant un accès fréquent. En bas, l’onduleur et les appareils lourds. Cette disposition n’est pas une règle décorative. Elle réduit la traction sur les câbles et permet d’ouvrir un appareil sans démonter la moitié du rack.

Chaque prise doit être testée après raccordement. Un testeur simple vérifie la continuité et l’ordre des paires. Un certificateur de câble valide une performance précise, par exemple Cat 6A, et devient pertinent pour une installation professionnelle neuve ou un marché imposant un résultat mesuré. Le test révèle les inversions de paire, les mauvais contacts et les défauts de blindage avant que les bureaux soient occupés.

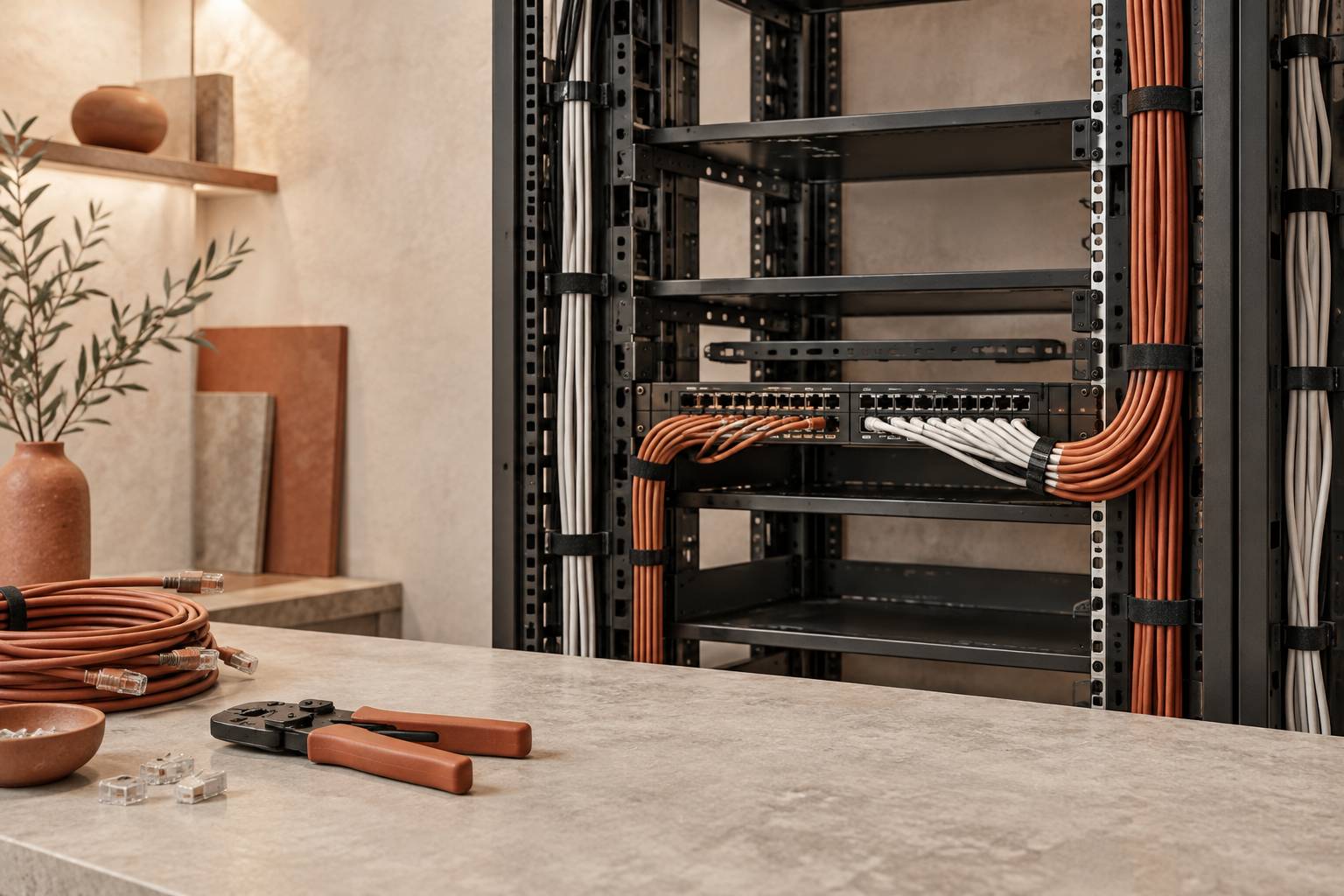

Les chemins de câble doivent rester accessibles. Une baie installée trop près d’un mur latéral empêche le démontage d’un panneau ou l’ouverture d’un flanc. Laisser au moins 600 à 800 mm en façade facilite les opérations courantes. Une porte arrière exige un recul complémentaire, surtout si les alimentations et les cordons réseau se connectent à l’arrière des appareils.

Alimentation électrique, refroidissement et sécurité d’une baie serveur

L’alimentation électrique doit être pensée en même temps que le réseau. Brancher une baie informatique sur une multiprise domestique posée au sol crée une zone fragile, exposée aux tractions, à la poussière et aux échauffements. Une réglette rackable ou un PDU fixé verticalement distribue les prises dans l’armoire. Le câble d’arrivée reste plus court, mieux protégé et plus simple à contrôler lors de la maintenance.

La puissance disponible se calcule sur les consommations réelles et sur les pointes. Un switch 24 ports non PoE consomme souvent peu, mais un switch PoE qui alimente plusieurs bornes Wi-Fi, caméras ou téléphones peut demander plusieurs centaines de watts. Un NAS chargé de disques, un routeur, un serveur et les ventilateurs s’ajoutent à cette charge. Le budget PoE indiqué par le constructeur doit être lu avec la même attention que le nombre de ports.

Un onduleur protège contre les microcoupures et laisse un délai pour arrêter proprement les équipements. Une autonomie de 10 à 20 minutes suffit souvent à absorber une coupure brève ou à déclencher l’arrêt automatique d’un NAS. Une autonomie d’une heure augmente vite le poids, le volume et le prix. En 2026, un onduleur rackable de petite puissance se situe fréquemment entre 350 et 900 €, tandis qu’un modèle plus puissant avec batteries extensibles peut dépasser 1 500 €, hors installation.

La répartition des charges évite de placer tous les appareils critiques sur une seule sortie ou une seule prise murale. Les infrastructures plus importantes utilisent deux sources indépendantes et des alimentations redondantes, mais cette configuration relève d’une étude électrique et informatique complète. Dans une petite baie, un circuit dédié, protégé au tableau et installé conformément aux règles électriques applicables, constitue déjà une base plus fiable qu’une prise partagée avec un aspirateur, un radiateur ou un réfrigérateur.

Le refroidissement dépend de la puissance dissipée et du volume disponible. Un panneau de brassage passif ne chauffe pas. Un switch PoE, un serveur et un onduleur produisent de la chaleur en continu. L’air doit entrer par le bas ou l’avant et sortir par le haut ou l’arrière, selon le sens de ventilation des appareils. Mélanger des équipements qui soufflent dans des directions opposées crée des zones chaudes et force les ventilateurs à tourner plus vite.

Les portes perforées conviennent mieux qu’une porte vitrée pleine pour une baie contenant des serveurs. Des ventilateurs de toit peuvent aider dans un petit local, mais ils ne corrigent pas une pièce qui monte déjà à 32 °C l’été. Les fabricants donnent une plage de fonctionnement, souvent proche de 0 à 40 °C selon le matériel. Pour préserver les disques, batteries et alimentations, un local maintenu autour de 18 à 27 °C reste plus favorable qu’un placard fermé qui accumule la chaleur.

La poussière agit comme une couverture sur les grilles et les ventilateurs. Dans un atelier, un garage ou un environnement industriel, des filtres, un coffret adapté et un nettoyage régulier deviennent nécessaires. Les portes fermées protègent des manipulations, mais elles ne remplacent pas un entretien. Un filtre colmaté réduit le débit d’air et fait monter la température sans alerte visible.

La sécurité physique repose sur un verrouillage sérieux et sur une localisation réservée au personnel autorisé. Une clé standard laissée dans la serrure ne protège ni les configurations ni les câbles. Les baies accueillant un routeur, un pare-feu, un NAS ou un enregistreur de vidéosurveillance doivent être fermées et placées hors des zones de passage. Une armoire réseau ouverte dans un couloir reste accessible à toute personne qui passe près des cordons.

Un extincteur adapté au local, une détection incendie cohérente et une vérification des batteries d’onduleur font partie des mesures à discuter avec les responsables du bâtiment. Les obligations varient selon l’activité, la surface et l’accueil du public. Pour les locaux professionnels soumis à des règles particulières, les prescriptions de l’assureur, de la mairie ou de la commission de sécurité priment sur une règle générale.

Un contrôle mensuel des voyants d’onduleur, de la température et des ventilateurs évite de découvrir une batterie hors service le jour d’une coupure. Le refroidissement n’est pas un accessoire ajouté après coup. Il détermine la stabilité des équipements installés dans un volume fermé.

Maintenance de la baie informatique et erreurs de pose à éviter

La maintenance commence par un plan à jour. Chaque port du panneau de brassage reçoit un identifiant correspondant à une pièce, un bureau, une borne Wi-Fi ou un équipement technique. Le même repère apparaît sur la prise murale, sur le cordon si nécessaire et sur le plan conservé dans le local. Cette discipline évite de débrancher le mauvais poste au moment d’un dépannage ou d’une modification de réseau.

Les cordons de brassage doivent rester courts et adaptés à la position des appareils. Un cordon de 3 m enroulé dans un coffret 9 U forme une boucle qui bloque les prises, retient la chaleur et accroche les mains. Entre un panneau de brassage et un switch placé juste dessous, 0,30 m ou 0,50 m suffit le plus souvent. Un guide-câbles permet de garder les courbes propres sans comprimer les fils.

Une erreur fréquente consiste à installer un switch directement sur un panneau de brassage, sans passe-fils ni marge de manœuvre. Les cordons tirent alors sur les prises et masquent les numéros de ports. Lorsqu’il faut remplacer un câble, plusieurs autres sont déplacés au hasard. Le résultat est un réseau qui fonctionne jusqu’au jour où une intervention provoque une coupure sur un poste voisin.

Le nettoyage se limite à des gestes sobres. Coupez les appareils selon la procédure du fabricant lorsque cela est nécessaire, puis retirez la poussière des grilles avec un aspirateur à faible puissance ou une bombe d’air sec tenue à distance. Les produits liquides, les chiffons humides introduits dans les alimentations et les aérosols inflammables n’ont pas leur place dans une armoire en service. Les filtres et ventilateurs se contrôlent tous les trois à six mois dans un local poussiéreux.

Les batteries d’onduleur ont une durée de vie limitée. Beaucoup de modèles signalent leur vieillissement par une alarme ou un voyant, mais cette alerte ne remplace pas un test d’autonomie. Une batterie dégradée laisse croire que le réseau est protégé alors qu’elle ne tient plus que quelques secondes. Un remplacement intervient fréquemment après trois à cinq ans selon la température, le nombre de cycles et la qualité de l’alimentation.

La documentation doit contenir les références des appareils, les accès d’administration conservés de manière sécurisée, la date d’achat, la puissance électrique estimée et les plans de ports. Elle sert à préparer un remplacement plutôt qu’à chercher une information en urgence. Dans un réseau avec plusieurs baies, le schéma indique aussi les liens fibre, les modules installés et les éventuels chemins de secours.

Le budget de pose varie avec l’état du bâtiment. Pour une petite baie de brassage comprenant coffret, panneau 24 ports, switch, accessoires et raccordement d’un réseau déjà tiré, comptez souvent entre 900 et 2 500 € de matériel et pose en 2026. Une installation professionnelle avec fibre inter-baies, onduleur rackable, mesures de certification et préparation électrique monte nettement plus haut. Les écarts régionaux, le nombre de départs, l’accessibilité des gaines et les contraintes de local expliquent la différence.

Un devis sérieux détaille les références ou au moins les caractéristiques de chaque élément. Il sépare la fourniture de la baie, le câblage cuivre ou fibre, les panneaux, les switchs, l’alimentation électrique, les tests et la mise en service. Une ligne globale intitulée « installation réseau » ne permet pas de vérifier si les 24 départs sont réellement testés, si les cordons sont compris ou si l’onduleur est dimensionné pour la charge annoncée.

« Un câble non repéré ne pose pas de problème le jour de la pose. Il en pose un le jour où il faut intervenir sans couper le reste du réseau. »

La baie ne doit jamais servir de débarras. Ajouter un routeur personnel, une multiprise volante ou une alimentation sans étiquette finit par brouiller l’ensemble. Toute modification mérite une ligne dans le plan et un contrôle de la température après quelques jours, surtout lorsqu’un équipement PoE ou un serveur est ajouté.

Une maintenance régulière protège l’investissement déjà engagé et garde l’accès facilité aux appareils. Avant de refermer la porte, vérifiez que les câbles ne touchent pas les ventilateurs, que les étiquettes restent lisibles et que chaque alimentation possède un chemin clair jusqu’au PDU.

Quelle hauteur choisir pour une baie informatique domestique ?

Une baie de 9 à 12 U convient souvent à un panneau de brassage, un switch, une box ou un routeur et quelques accessoires. Si un NAS, un onduleur rackable ou un second switch sont prévus, 18 U évite une armoire saturée dès la première évolution.

Quelle profondeur faut-il prévoir pour une baie réseau ?

Pour un panneau RJ45 et un petit switch, 300 à 450 mm peuvent suffire. Une profondeur de 600 mm est plus polyvalente. Les serveurs, gros onduleurs et équipements de stockage demandent souvent 800 à 1 000 mm, avec un espace libre pour les connecteurs arrière.

Peut-on installer une baie informatique dans un garage ?

Oui si le garage reste sec, peu poussiéreux et protégé des fortes variations de température. Un garage humide, exposé aux fumées, aux poussières de bricolage ou à une chaleur estivale élevée demande un coffret fermé adapté, une ventilation contrôlée et un suivi plus fréquent.

Pourquoi utiliser un panneau de brassage plutôt que brancher les câbles directement au switch ?

Le panneau de brassage protège les câbles fixes venant des murs. Les modifications se font sur de courts cordons remplaçables, sans manipuler les câbles installés dans les gaines. Le repérage, les tests et la maintenance deviennent nettement plus simples.
