Pied à coulisse : bien lire et choisir son instrument

En bref

• Le pied à coulisse mesure une épaisseur, un diamètre extérieur, un diamètre intérieur et une profondeur avec une lecture allant souvent au 1/10e ou au 1/100e de millimètre.
• Le modèle à vernier reste le plus robuste. Le modèle digital fait gagner du temps. Le modèle à cadran demande une manipulation plus soigneuse.
• Une mesure fiable commence par des becs propres, un contrôle du zéro et une pression légère sur la pièce.
• Pour des travaux de rénovation, un calibre inox de 150 mm affichant une résolution de 0,01 mm couvre la plupart des besoins.

Pied à coulisse et précision dans les travaux de rénovation

Un pied à coulisse ne remplace pas le mètre ruban. Il intervient quand le mètre devient trop approximatif. Mesurer l’épaisseur d’un vitrage, le diamètre d’une vis, la largeur d’une rainure de parquet ou le logement d’un joint demande une précision au millimètre, parfois au dixième de millimètre.

Dans les travaux intérieurs, une erreur de 2 mm reste parfois invisible sur une plinthe. Elle devient bloquante pour une bonde de lavabo, un profilé de finition, une pièce de serrure ou une charnière invisible. Le pied à coulisse est donc un instrument de mesure de contrôle. Il sert à vérifier une cote avant de commander ou de percer.

Le corps de l’outil comprend une règle fixe et un curseur mobile. Les grands becs, placés en partie basse, servent aux dimensions extérieures. Ils permettent de prendre le diamètre d’un tube, l’épaisseur d’un panneau ou la largeur d’une tête de vis. Les petits becs, placés en haut, entrent dans un trou ou un alésage pour mesurer une dimension intérieure.

Une tige fine sort à l’extrémité de la règle quand le curseur avance. Cette jauge de profondeur mesure le fond d’un trou, d’une feuillure ou d’une rainure. Sur un meuble à monter ou une pièce de menuiserie, elle évite de percer trop profondément. Une profondeur de 12 mm dans un panneau de médium de 16 mm laisse seulement 4 mm de matière. Sans contrôle, la pointe du foret ressort sur la face visible.

Les limites réelles de la précision affichée

Un affichage digital à 0,01 mm ne signifie pas que l’outil mesure juste au centième. Un calibre bas de gamme peut afficher 25,43 mm tout en ayant un jeu de curseur ou des becs mal rectifiés. La résolution est la finesse de l’affichage. La justesse dépend de la fabrication, de l’état de l’outil et du geste.

Pour le bricolage courant, une tolérance de 0,1 mm suffit largement. C’est le cas pour choisir un joint de robinetterie, une visserie métrique ou un tube PVC. Pour ajuster une pièce métallique, contrôler un roulement ou vérifier une épaisseur de placage, un modèle fiable au centième apporte une lecture plus utile.

La métrologie ne consiste pas à chercher un chiffre toujours plus précis. Elle consiste à obtenir un chiffre adapté à la décision. Mesurer une lame de stratifié à 8,02 mm au lieu de 8 mm ne change rien à sa pose. Mesurer un perçage de poignée à 4 mm au lieu de 5 mm change le choix du foret et peut faire éclater une façade laquée.

Le pied à coulisse doit rester réservé aux pièces propres et accessibles. Sur une cloison, un sol irrégulier ou un mur enduit, une règle, un niveau et un mètre rigide donnent une mesure plus adaptée. Chaque outil a son domaine, et forcer un calibre sur un support poussiéreux finit par abîmer les becs.

Choix du pied à coulisse selon l’usage et le budget

Le choix du pied à coulisse dépend d’abord de la fréquence d’utilisation. Un modèle à 10 € peut dépanner pour relever le diamètre d’une vis. Il ne tient pas forcément une lecture stable après quelques mois dans une caisse à outils. En 2026, comptez généralement de 20 à 45 € pour un pied à coulisse digital inox correct en 150 mm. Les modèles de métrologie plus rigoureux dépassent souvent 100 €.

La longueur de 150 mm est la plus pratique dans un logement. Elle mesure une grande partie des quincailleries, tubes, profilés et panneaux minces. Un modèle de 200 ou 300 mm est utile pour les grandes pièces, mais il est plus encombrant et plus sensible au fléchissement. Pour contrôler un nez de marche, une tablette ou un dormant, le mètre rigide reste plus cohérent.

Vernier, cadran ou digital pour les travaux à la maison

Le pied à coulisse à vernier est le plus simple mécaniquement. Il n’a ni pile ni écran. Il supporte mieux un environnement chargé de poussière fine, à condition de nettoyer sa coulisse après usage. Sa lecture de mesure demande en revanche un apprentissage réel. Un mauvais alignement de l’œil peut faire lire un dixième de trop.

Le modèle à cadran affiche les fractions de millimètre au moyen d’une aiguille. Il est agréable pour comparer plusieurs pièces à la suite. Il supporte moins bien les chocs. Une chute sur le cadran ou une poussière entrée dans le mécanisme peut rendre l’aiguille imprécise. Pour une boîte à outils transportée de pièce en pièce, ce n’est pas le premier choix.

Le modèle digital convient à la majorité des particuliers. La valeur apparaît instantanément. La conversion entre millimètres et pouces aide pour certaines pièces importées, comme des vis ou des raccords. La fonction zéro permet aussi de comparer une série de pièces sans calcul mental.

Les marques professionnelles telles que Mitutoyo, Facom ou Tesa offrent une meilleure stabilité de coulisse et des becs mieux finis. Stanley et plusieurs fabricants d’outillage généraliste proposent des modèles suffisants pour un usage domestique. Le nom sur l’outil ne dispense pas du contrôle. Fermez toujours les becs avant achat ou avant utilisation. Un écran qui affiche 0,03 mm becs fermés annonce un réglage ou une usure à surveiller.

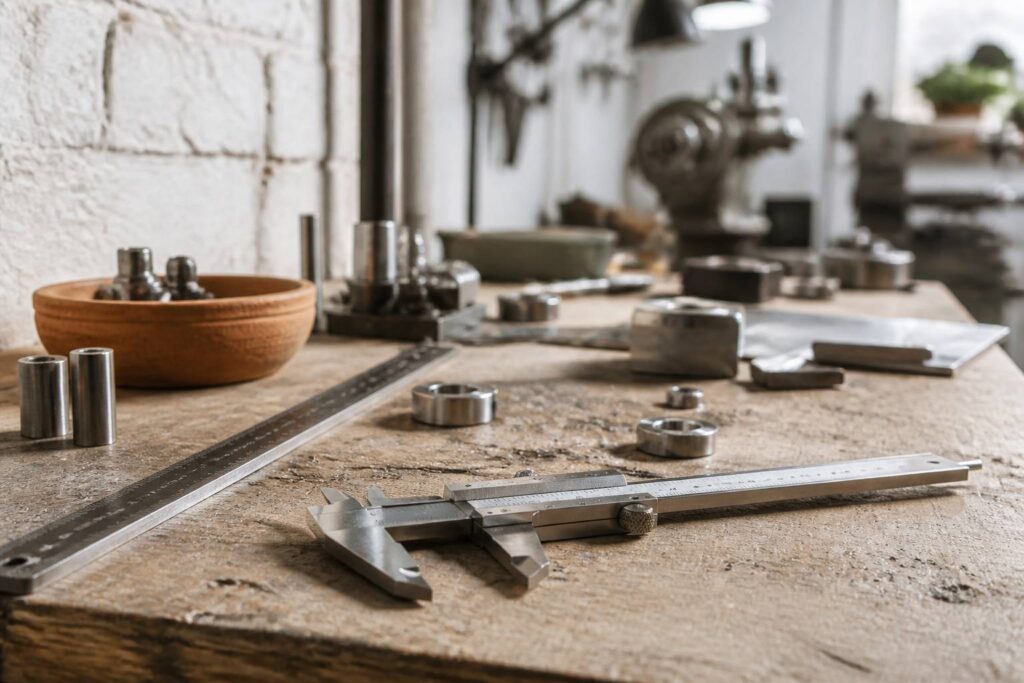

Un modèle digital avec corps inox, vis de blocage et étui rigide reste le choix le plus cohérent pour la rénovation intérieure. Les becs en plastique sont à réserver à des mesures occasionnelles sur des matériaux fragiles. Ils s’usent vite et leur précision varie avec la pression exercée.

Lire un pied à coulisse à vernier sans erreur de graduation

La lecture d’un pied à coulisse à vernier se fait en deux temps. La règle principale donne les millimètres entiers. Le vernier, placé sur le curseur, fournit la fraction de millimètre. La méthode paraît lente les premières fois. Après quelques mesures, elle devient régulière.

Commencez par fermer complètement les becs. Le zéro du vernier doit coïncider avec le zéro de la règle principale. Sur un outil qui lit au 1/10e de millimètre, le vernier comporte souvent dix divisions réparties sur 9 mm. L’écart entre ses traits et ceux de la règle permet de repérer le dixième.

Le premier chiffre se lit sur la règle fixe. Repérez le dernier trait entier situé à gauche du zéro du vernier. Si ce zéro a dépassé la graduation 34 mm, la base de lecture est 34 mm. Cherchez ensuite le trait du vernier qui se superpose parfaitement à un trait de la règle principale.

Si le troisième trait du vernier est aligné et que l’outil lit au dixième, ajoutez 0,3 mm. La cote est alors de 34,3 mm. Certains calibres possèdent une graduation de 0,02 mm. Le principe ne change pas, mais les divisions sont plus nombreuses. Une lumière directe et un œil placé face aux graduations évitent de se tromper.

Faire une lecture de mesure répétable

La lecture ne doit pas varier selon la manière de tenir l’outil. Bloquez légèrement le curseur avec la vis prévue à cet effet lorsque la pièce est bien prise. Retirez ensuite le pied à coulisse sans toucher au réglage. Cette méthode est utile quand la pièce se trouve dans un angle ou derrière un meuble.

Un contrôle simple consiste à prendre trois fois la même cote. Sur une tige métallique propre, les mesures doivent rester identiques ou très proches. Un écart de 0,2 mm traduit souvent une pièce tenue en biais, une saleté sur les becs ou un jeu du curseur. Sur une pièce souple, comme un joint mousse, la mesure change dès que la pression varie.

La température compte uniquement pour des travaux serrés. Un tube aluminium laissé au soleil, un outil sorti d’un garage froid et une pièce chauffée par une machine ne donnent pas exactement la même cote. Sur un chantier d’habitation, cette variation reste secondaire pour une plinthe ou un profilé. Elle devient réelle sur une pièce métallique ajustée au dixième.

Le regard doit rester perpendiculaire à l’échelle. Lire en biais crée une erreur de parallaxe. Cette erreur est moins présente sur un écran digital, mais elle existe encore quand l’outil est mal positionné sur la pièce. Le numérique facilite la lecture, il ne corrige pas une mauvaise prise de cote.

Le micromètre prend le relais lorsque la cote doit être tenue sur une plage très réduite. Il mesure souvent 0 à 25 mm avec une pression mieux contrôlée. Le pied à coulisse reste plus polyvalent, car il couvre les mesures extérieures, intérieures et de profondeur avec un seul instrument.

Utilisation du pied à coulisse pour mesurer extérieur intérieur et profondeur

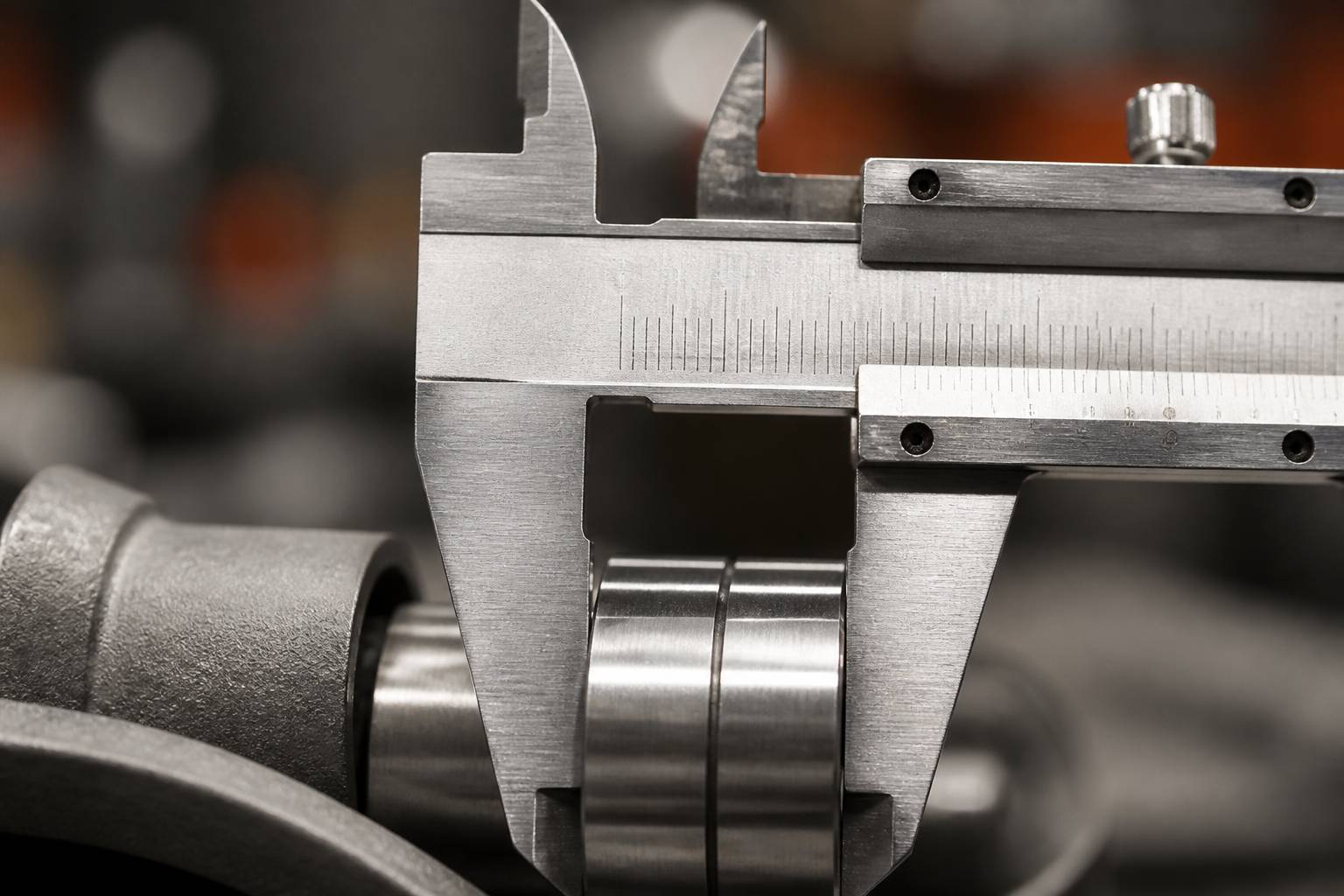

Les grands becs mesurent les dimensions extérieures. Ouvrez-les plus largement que la pièce, placez celle-ci entre les faces de mesure, puis refermez doucement. Pour un diamètre de tube, les becs doivent passer par le point le plus large. Une prise légèrement en travers donne une cote inférieure et peut faire commander un raccord inadapté.

Pour mesurer une épaisseur de panneau, évitez les chants écrasés ou abîmés. Prenez la cote à 30 ou 40 mm du bord. Sur du contreplaqué, un panneau stratifié ou une lame PVC, un chant peut avoir reçu un choc et perdre plusieurs dixièmes. Cette différence suffit à créer un jeu visible dans une rainure de finition.

Les petits becs servent aux mesures intérieures. Introduisez-les dans le trou ou le logement, ouvrez-les jusqu’au contact, puis faites bouger très légèrement l’outil pour trouver le diamètre maximal. Cette recherche du point haut est nécessaire pour mesurer le perçage d’une poignée, le logement d’un cylindre ou l’intérieur d’un raccord.

• Mesurez les diamètres extérieurs avec les grands becs, sans appuyer sur les arêtes de la pièce.
• Mesurez les trous avec les petits becs en recherchant la position où l’ouverture est maximale.
• Utilisez la jauge arrière pour contrôler la profondeur d’une rainure, d’un perçage ou d’une réservation.
• Vérifiez la cote sur deux axes perpendiculaires lorsque le trou risque d’être ovalisé.
• Notez la mesure avant de refermer le curseur si la pièce doit être achetée en magasin.

Contrôler des pièces avant achat ou avant pose

Le pied à coulisse sert souvent à éviter un aller-retour en magasin. Pour choisir une bonde, mesurez le diamètre intérieur du trou de lavabo et non le diamètre apparent de la grille. Pour remplacer un joint torique, prenez le diamètre intérieur du joint et son épaisseur. Une erreur de 1 mm peut empêcher l’étanchéité ou rendre le montage trop serré.

Dans la pose de sol, cet outil permet de vérifier l’épaisseur réelle d’une lame, d’une sous-couche ou d’un profilé. Une sous-couche annoncée à 3 mm peut se tasser fortement sous pression. Le pied à coulisse mesure alors son épaisseur libre, pas sa performance acoustique après pose. Il faut donc croiser cette cote avec la fiche technique du fabricant.

Pour une feuillure de fenêtre ou une porte intérieure, utilisez la jauge de profondeur en maintenant la règle parfaitement plaquée. La tige doit toucher le fond sans se poser sur une poussière ou une tête de vis. Un copeau de bois de 1 mm oublié au fond du logement fausse directement la décision de coupe.

Les pointes des becs peuvent tracer un repère fin sur du bois tendre, du plastique ou de l’aluminium. Cette pratique est utile pour reporter une cote courte avant perçage. Elle doit rester limitée aux surfaces qui seront peintes, cachées ou ébavurées. Sur un stratifié décoratif, une rayure ne se rattrape pas proprement.

La mesure devient exploitable seulement quand la pièce, l’outil et le geste sont cohérents. Un diamètre pris correctement évite de forcer un raccord ou de recouper un profilé acheté au mauvais format.

Erreurs de métrologie et entretien du calibre sur chantier

Le serrage excessif est l’erreur la plus fréquente. Les becs doivent toucher la pièce, pas la comprimer. Sur un joint, un tube plastique ou un panneau isolant, quelques grammes de pression en plus font perdre plusieurs dixièmes. Le chiffre affiché paraît précis, mais il ne décrit plus la dimension réelle.

Une autre erreur vient de la saleté. Une poussière de plâtre, un grain de sable ou une bavure métallique coincée entre le bec et la pièce suffit à modifier la cote. Cette situation revient souvent après des travaux de ponçage. Nettoyez les faces de mesure avec un chiffon sec et propre avant chaque série de contrôles.

Le pied à coulisse ne doit pas servir de serre-joint, de levier ou de grattoir. Les becs sont fins. Une chute sur un carrelage peut les désaligner. Si les faces ne se joignent plus parfaitement, l’outil ne donne plus une valeur stable. Un calibre faussé est plus dangereux qu’une règle, car son apparente précision pousse à lui faire confiance.

Vérifier le zéro et conserver un outil fiable

Avant de commencer, fermez les becs et vérifiez le zéro. Sur un modèle digital, l’écran doit afficher 0,00 mm. Si un écart apparaît, nettoyez les becs, refermez-les puis utilisez le bouton de remise à zéro. Si l’écart revient régulièrement, l’outil mérite une comparaison avec une cale étalon ou avec une pièce dont la cote est connue.

Sur un vernier mécanique, le zéro du curseur doit se placer exactement en face du zéro de la règle. Un léger défaut permanent peut parfois être compensé mentalement pour un dépannage, mais cette habitude crée des erreurs. Pour des achats de quincaillerie ou des coupes précises, remplacez l’outil si le défaut est confirmé.

Rangez le pied à coulisse dans son étui, à l’abri de l’humidité. Laissez les becs fermés sans les serrer. Sur un modèle digital, retirez la pile si l’outil reste inutilisé plusieurs mois. Une pile qui coule attaque les contacts et peut rendre l’affichage instable.

La fonction zéro du modèle digital sert aussi à comparer des séries de pièces. Mesurez une pièce de référence, appuyez sur zéro, puis contrôlez les suivantes. L’écran affiche directement l’écart positif ou négatif. Pour vérifier plusieurs chevilles, entretoises ou rondelles, cette méthode est plus rapide qu’une suite de calculs.

Un pied à coulisse bien entretenu garde sa place dans la caisse à outils pendant des années. Vérifiez son zéro avant de relever une cote destinée à une commande, puis contrôlez la pièce reçue avant de lancer la pose.

Quelle longueur de pied à coulisse choisir pour le bricolage ?

Un modèle de 150 mm couvre la majorité des besoins en rénovation intérieure. Il permet de mesurer vis, raccords, panneaux minces, petites pièces de quincaillerie et profondeurs courantes sans être trop encombrant.

Un pied à coulisse digital est-il plus précis qu’un vernier ?

L’écran digital rend la lecture plus rapide, mais la précision réelle dépend de la qualité mécanique des becs et du curseur. Un bon vernier inox peut être plus fiable qu’un modèle digital bas de gamme.

Comment mesurer le diamètre intérieur d’un trou ?

Utilisez les petits becs supérieurs. Ouvrez-les dans le trou jusqu’au contact, maintenez l’outil perpendiculaire et cherchez doucement la position qui donne l’ouverture maximale.

Pourquoi mon pied à coulisse affiche une valeur différente becs fermés ?

La cause vient souvent d’une poussière entre les faces de mesure, d’un curseur mal remis à zéro ou d’un choc ayant faussé les becs. Nettoyez, refermez et refaites le zéro avant toute mesure.
