Piquet de terre : installation et normes à respecter

En bref

• Un piquet de terre ne protège qu’avec un conducteur continu, une barrette de coupure accessible et des dispositifs différentiels adaptés au tableau.
• La NF C 15-100 ne fixe pas une distance maximale unique entre l’électrode et le tableau électrique. Le cheminement, la section et la mesure finale comptent davantage.
• Un piquet de 1,5 à 2 m constitue une base courante en rénovation, mais un sol sec, rocheux ou remblayé impose parfois plusieurs électrodes ou un conducteur enterré horizontal.
• Une résistance de terre inférieure à 100 Ω est souvent recherchée en logement. Une valeur sous 50 Ω apporte une marge plus confortable, notamment avec un parafoudre.
• Le raccordement au tableau et le contrôle au telluromètre relèvent d’un électricien lorsque l’installation est ancienne, modifiée ou destinée à être réceptionnée.

Piquet de terre et mise à la terre dans une installation électrique

Le piquet de terre est une électrode métallique installée dans le sol. Il crée une liaison entre la terre électrique et les masses métalliques de l’installation. Lorsqu’un défaut d’isolement atteint la carcasse d’un lave-linge, d’un chauffe-eau ou d’un luminaire, le courant de défaut dispose d’un chemin prévu pour être évacué.

Cette fonction participe directement à la sécurité électrique des occupants. Une carcasse métallique mise accidentellement sous tension ne doit jamais rester accessible sans protection. Le conducteur vert-jaune, le tableau, l’interrupteur différentiel et l’électrode enterrée travaillent ensemble. Un seul maillon absent rend le dispositif incomplet.

Le différentiel 30 mA détecte une différence entre le courant qui arrive par la phase et celui qui revient par le neutre. Il coupe alors rapidement le circuit concerné. La mise à la terre ne remplace donc jamais cet équipement de protection. Elle réduit la tension de contact et aide les protections à agir dans de bonnes conditions.

Les éléments qui composent une terre électrique fiable

Une installation ne se limite pas à une tige plantée dans le jardin. Elle comprend l’électrode enterrée, le conducteur principal de protection, la barrette de coupure, le bornier de terre du tableau et les liaisons équipotentielles. Dans une salle de bains, ces liaisons relient les éléments métalliques concernés afin d’éviter des différences de potentiel dangereuses.

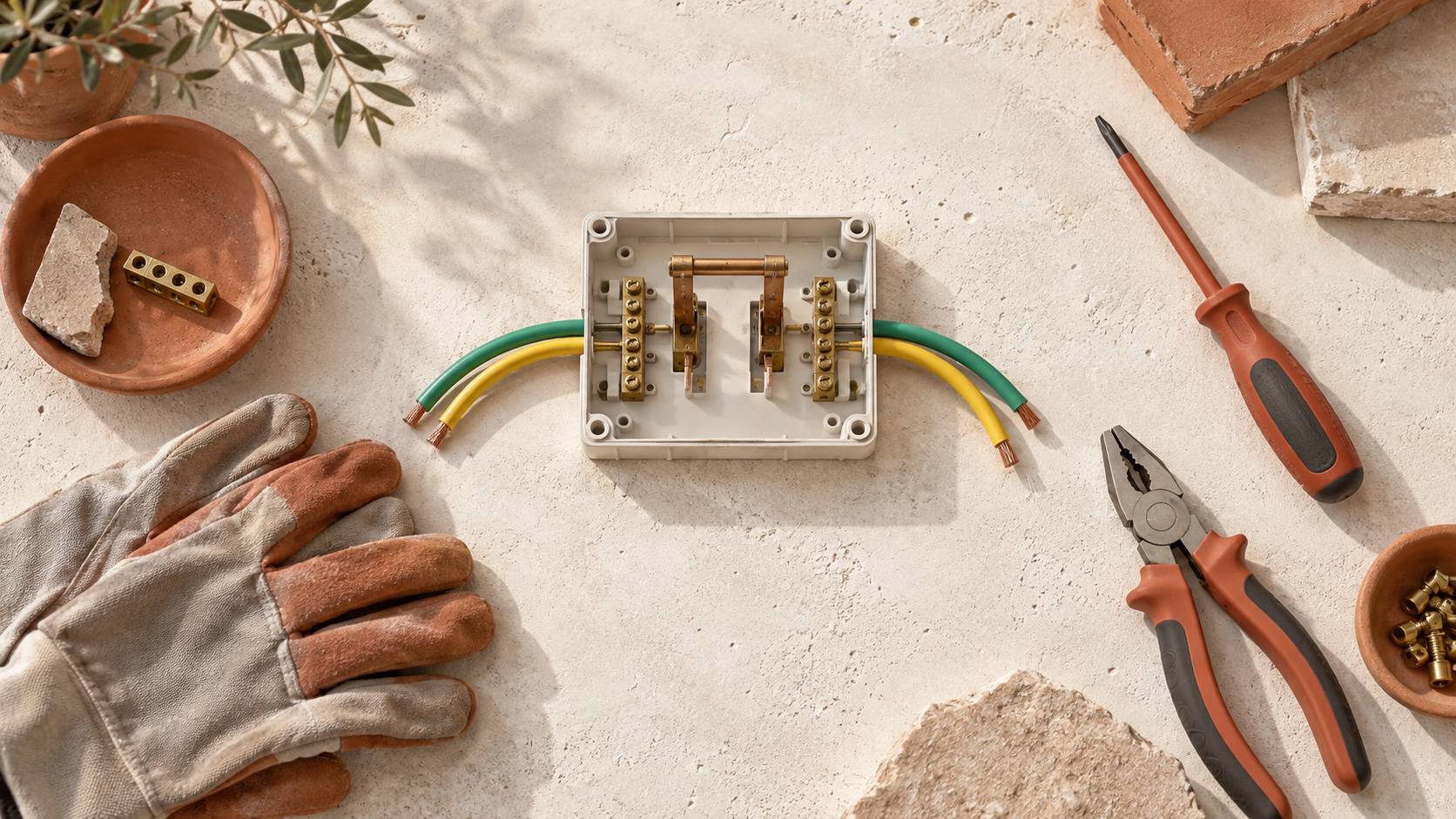

La barrette de coupure mérite une attention particulière. Elle permet d’isoler l’électrode du reste de l’installation lors d’une mesure. Si elle est cachée derrière une cloison, noyée dans une chape ou condamnée sous un meuble fixe, la vérification devient difficile et parfois impossible sans dégradation.

Dans les logements anciens, un fil vert-jaune visible dans le tableau ne prouve rien à lui seul. Certains circuits ont été reliés à d’anciennes canalisations métalliques ou à des armatures de bâtiment. Une canalisation remplacée par du PVC coupe alors toute continuité. La présence d’une couleur réglementaire ne remplace ni un contrôle de continuité ni une mesure de résistance.

La conductivité du terrain joue aussi un rôle majeur. Une terre argileuse légèrement humide offre souvent un meilleur contact électrique qu’un sol sableux, calcaire ou très caillouteux. Le piquet peut être parfaitement neuf et correctement serré tout en donnant une valeur médiocre s’il repose dans un remblai sec près d’une façade.

« Une terre visible au tableau mais non mesurée au sol reste une supposition, pas une protection vérifiée. »

Un parafoudre installé au tableau dépend lui aussi de cette liaison. Il dévie une surtension vers la terre. Un conducteur trop long, comportant des détours ou des raccords oxydés, augmente l’impédance et réduit l’efficacité du dispositif lors d’un impact de foudre ou d’une surtension réseau.

Cette vérification prend tout son sens avant de fermer une saignée, de refaire un doublage ou de poser un sol fini. Une intervention électrique oubliée sous un revêtement neuf entraîne vite des reprises coûteuses. Une fois le circuit de protection identifié, l’étape suivante consiste à vérifier les règles applicables et les matériaux employés.

Normes électriques applicables au piquet de terre et aux raccordements

La réglementation française des installations basse tension s’appuie principalement sur la norme NF C 15-100. Elle encadre la protection des personnes, les conducteurs de protection, les dispositifs différentiels et les liaisons équipotentielles. Cette norme ne se résume pas à une profondeur imposée ou à une distance fixe entre un piquet de terre et le tableau.

La logique des normes électriques repose sur un résultat mesurable. La terre doit être durable, protégée contre la corrosion, raccordée avec des connexions fiables et accessible pour le contrôle. Un montage propre visuellement mais impossible à mesurer ne répond pas correctement à cette logique.

Un piquet en acier galvanisé, en acier cuivré ou en cuivre peut être utilisé selon la nature du terrain. L’acier galvanisé coûte moins cher et convient dans de nombreux sols ordinaires. Le cuivre et l’acier cuivré supportent mieux certaines conditions agressives, mais leur prix est plus élevé.

Résistance de terre et valeur réellement attendue

La valeur de 100 Ω revient souvent dans les documents de chantier. Elle ne doit pas être comprise comme une autorisation à accepter n’importe quelle terre sous ce seuil. La conformité dépend aussi du schéma de liaison à la terre, de la sensibilité des différentiels et de l’ensemble de l’installation.

Dans une maison équipée de différentiels 30 mA, viser une résistance de terre inférieure à 100 Ω reste une pratique courante. Une valeur sous 50 Ω apporte une marge utile. Pour une habitation équipée d’un parafoudre, d’équipements électroniques sensibles ou implantée dans une zone exposée aux orages, une valeur plus basse est préférable.

La mesure varie avec les saisons. Après plusieurs jours de pluie, un terrain peut sembler très conducteur. En été, la même parcelle peut devenir sèche et faire grimper la résistance. Cette variation explique pourquoi une mesure réalisée par un professionnel doit être datée et associée aux conditions du terrain.

La NF C 15-100 ne donne pas une distance maximale universelle entre le tableau électrique et l’électrode. Une liaison de 10 ou 15 m peut être correcte si le conducteur est dimensionné, protégé et continu. À l’inverse, un trajet de 3 m avec une cosse rouillée ou un fil sous-dimensionné reste défaillant.

Pour une construction neuve ou une rénovation complète, la vérification doit intervenir avant une éventuelle visite du Consuel. Le dossier électrique ne se règle pas au dernier moment, lorsque les murs sont peints et les accès enterrés. Les règles se traduisent ensuite sur le terrain par un emplacement sûr et un raccordement lisible.

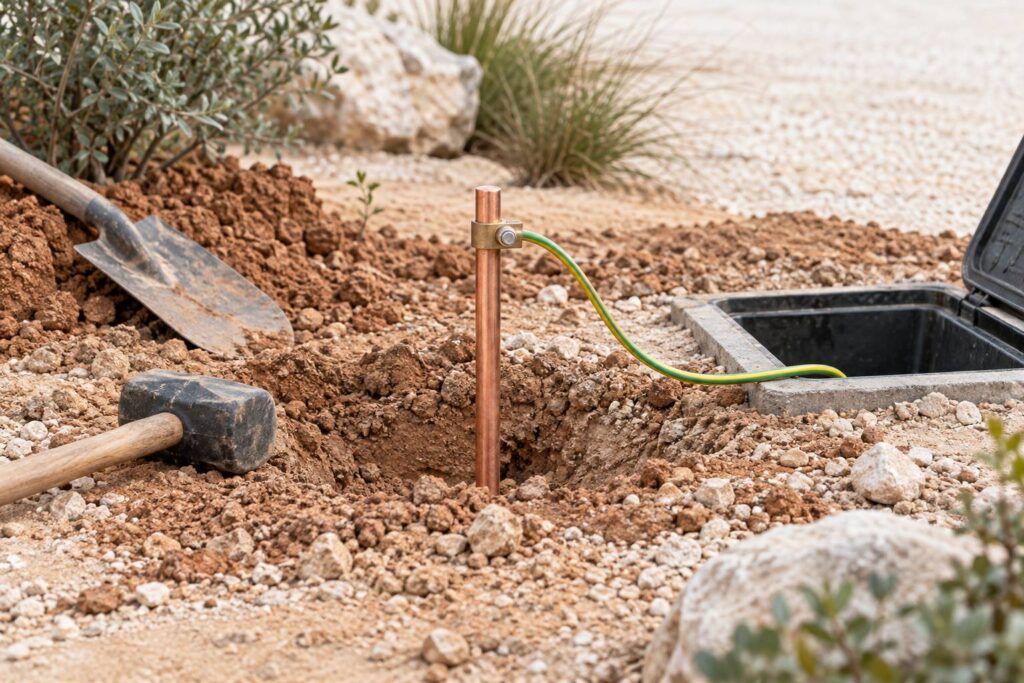

Installation d’un piquet de terre dans un terrain existant

L’installation d’un piquet de terre demande une préparation plus sérieuse qu’un simple coup de masse. Il faut d’abord repérer les réseaux enterrés, les canalisations d’eau, les gaines électriques, le drainage et les fondations. Un piquet implanté au hasard près d’une terrasse peut créer un incident coûteux avant même de servir à la protection électrique.

Comptez une demi-journée à une journée pour une pose accessible avec tranchée courte. Cette estimation exclut les terrains très rocheux, la recherche de réseaux et les reprises de dallage. Un chantier devient plus long dès qu’il faut créer plusieurs points de terre ou traverser une maçonnerie épaisse.

Choisir l’emplacement du piquet de terre

Le meilleur emplacement se situe dans un sol naturel, relativement humide et accessible. Une zone de jardin non remblayée donne souvent de meilleurs résultats qu’une bande de terre tassée contre la maison. Évitez les endroits destinés à recevoir une dalle, une piscine, une terrasse définitive ou un massif impossible à déposer.

La proximité du tableau reste utile pour limiter les longueurs, mais elle ne doit pas primer sur la qualité du terrain. Un piquet posé à quelques mètres du tableau, dans un sol sec et rempli de gravats, peut être moins performant qu’une électrode placée à 12 m dans une terre plus stable.

Les travaux de jardin demandent la même vigilance. L’ajout futur d’un réseau d’eau enterré ou d’un arrosage peut croiser le conducteur de protection. Avant d’ouvrir une tranchée, repérez aussi les itinéraires prévus pour un réseau d’arrosage automatique dans le jardin. Une gaine sectionnée par une bêche reste une panne évitable.

Les étapes de pose à respecter

1. Coupez l’alimentation avant toute intervention sur le bornier de terre ou dans le tableau électrique.
2. Repérez les réseaux enterrés et dégagez une zone de travail stable autour de l’emplacement retenu.
3. Enfoncez l’électrode verticalement sans déformer sa tête, jusqu’à la profondeur prévue par le projet.
4. Fixez le conducteur avec une bride prévue pour la terre, sur un métal propre et sans jeu mécanique.
5. Raccordez le conducteur à une barrette de coupure accessible, puis au bornier principal de terre.
6. Faites mesurer l’ensemble avant de reboucher définitivement la tranchée.

Un piquet de 1,5 m constitue une dimension fréquente en rénovation. Dans un terrain favorable, cette longueur atteint souvent une couche de sol plus régulière en humidité que les premiers centimètres de surface. Dans une terre rocheuse, le forcer à tout prix est une erreur. Un piquet tordu, arrêté à 70 cm et raccordé sous contrainte n’apporte pas une terre fiable.

Le cuivre nu enterré de 25 mm² est couramment employé pour relier l’électrode à la barrette. Les passages dans un mur ou dans une zone exposée aux chocs demandent une protection mécanique. Une gaine protège le conducteur contre les frottements, mais ne corrige ni une mauvaise section ni une connexion insuffisamment serrée.

Un piquet galvanisé de 1,5 m coûte souvent entre 15 et 40 € en 2026. Un modèle en cuivre ou acier cuivré se situe plutôt entre 50 et 120 €, selon le diamètre et la longueur. Le prix des fournitures reste secondaire face au coût d’une reprise de terrasse ou d’un défaut découvert après les finitions.

Le sol décide ensuite si cette première électrode suffit ou si la prise de terre doit être renforcée.

Mesurer la résistance de terre et corriger un résultat trop élevé

La résistance de terre ne se devine pas. Un piquet droit, une bride brillante et un câble neuf ne donnent aucune indication sur son efficacité électrique réelle. La mesure s’effectue avec un telluromètre, aussi appelé terre-ohmmètre, et non avec un multimètre domestique.

La méthode de référence utilise des sondes auxiliaires plantées dans le terrain. L’électricien déconnecte l’électrode grâce à la barrette de coupure, positionne les sondes à distance, injecte un courant de test puis relève plusieurs valeurs. Le résultat n’est exploitable que lorsque les mesures restent cohérentes avec les déplacements de la sonde de potentiel.

Interpréter la valeur mesurée

Une valeur inférieure à 30 Ω traduit généralement une prise de terre performante. Entre 30 et 50 Ω, la situation reste confortable pour de nombreuses maisons. Entre 50 et 100 Ω, l’installation peut rester adaptée selon les protections présentes, mais une amélioration mérite d’être étudiée, surtout avec un parafoudre.

Au-delà de 100 Ω, un contrôle complet est nécessaire. Il faut vérifier l’état de la bride, la continuité du conducteur, la profondeur réelle de l’électrode et la nature du terrain. Changer un différentiel ne fait pas baisser la résistance du sol. Cette confusion est fréquente dans les rénovations partielles.

Une pince de terre peut servir dans certaines installations comprenant plusieurs chemins de terre. Elle ne remplace pas automatiquement la méthode avec sondes sur une maison individuelle équipée d’une seule électrode. Le choix de la méthode dépend de la configuration, pas seulement de l’appareil disponible.

Les corrections adaptées au terrain

L’ajout d’un second piquet est souvent la première solution. Il faut l’espacer suffisamment pour qu’il travaille dans une zone de sol différente. Une distance au moins égale à la longueur de l’électrode constitue une règle pratique. Deux piquets de 1,5 m séparés de 1,5 à 2 m apportent un meilleur résultat que deux éléments presque collés.

Un conducteur horizontal enterré ou une boucle de terre augmente la surface de contact dans les sols résistifs. Cette solution demande davantage de terrassement. Elle devient plus coûteuse lorsqu’une allée, une terrasse ou un revêtement extérieur doit être ouvert puis repris.

Une plaque de terre peut convenir lorsque l’enfoncement vertical est impossible. Le choix dépend du sol et de la place disponible. Les produits censés améliorer artificiellement la conductivité avec du sel ou des mélanges hygroscopiques sont à éviter. Ils peuvent accélérer la corrosion et produire un résultat temporaire.

En 2026, la fourniture et la pose d’un piquet additionnel par un électricien se situent souvent entre 120 et 300 €, hors terrassement complexe. Le haut de la fourchette concerne les accès difficiles, les sols pierreux, les longues tranchées et les remises en état de surface.

Un contrôle périodique est pertinent après une rénovation lourde, un impact de foudre, une modification du tableau ou des travaux de terrassement proches de l’électrode. Un relevé conservé avec la date, la valeur et la méthode de mesure facilite les futurs diagnostics.

La valeur finale doit rester connue et vérifiable, car une terre enterrée sans mesure ne permet pas d’évaluer la protection réelle du logement.

Matériaux, erreurs de chantier et contrôle d’une mise à la terre

Le choix du matériau dépend du terrain, de la durée attendue et du budget. L’acier galvanisé est courant dans les jardins ordinaires. Il offre un compromis correct pour un prix raisonnable. Dans des sols acides, très humides ou agressifs, un acier cuivré ou un piquet en cuivre présente une meilleure résistance à la corrosion.

Un piquet à visser facilite la pose dans certains terrains compacts. Un modèle à enfoncer reste adapté aux terres meubles. Le choix ne doit pas se faire sur la seule rapidité de pose. Une électrode facile à planter mais trop courte ou mal positionnée donne une résistance de terre insuffisante.

Les défauts rencontrés lors des rénovations

L’erreur la plus fréquente consiste à planter l’électrode au plus près du mur pour réduire le trajet vers le tableau. Cette zone contient souvent du remblai, des gravats et des réseaux enterrés. La conductivité y est parfois mauvaise, et une future intervention sur la façade peut endommager le conducteur.

Une autre erreur consiste à cacher la barrette de coupure derrière un habillage définitif. Le chantier paraît propre le jour de la livraison, mais le premier contrôle impose de démonter une partie du mur. Une barrette doit rester repérable et accessible, même après la pose des plinthes, du parquet ou d’un doublage.

Les raccords enterrés bricolés avec un domino ou une cosse non prévue pour l’humidité finissent par s’oxyder. La continuité se dégrade sans signe apparent. Les connexions doivent utiliser des accessoires conçus pour cet usage et être contrôlables avant remblaiement.

La pose d’un revêtement extérieur impose aussi de garder une trace du parcours des gaines et conducteurs. Une photographie datée avant fermeture de tranchée, accompagnée de quelques repères de distance, évite de chercher à l’aveugle lors d’un futur aménagement.

Quand confier le chantier à un électricien

Le terrassement et l’enfoncement d’un piquet peuvent être réalisés par un bricoleur expérimenté, après repérage des réseaux. Le raccordement au tableau, la vérification des sections, le contrôle des liaisons équipotentielles et la mesure au telluromètre demandent une compétence électrique réelle.

Cette précaution s’impose pour une maison neuve, une rénovation totale, un logement destiné à la location ou une installation dont l’historique est inconnu. Un devis sérieux doit détailler les fournitures, la longueur du conducteur, le type d’électrode, le terrassement, la pose de la barrette et la mesure finale.

Une ligne globale intitulée « mise à la terre complète » ne permet pas de comparer les prestations. Le lecteur doit pouvoir vérifier si le prix comprend vraiment le contrôle de résistance, ou seulement un piquet et quelques mètres de câble. Les tarifs varient aussi selon les régions et l’état du terrain.

Avant de refermer la tranchée, vérifiez que la barrette reste accessible, que le conducteur est protégé aux passages fragiles et que la mesure est notée. C’est ce dernier contrôle qui sécurise le chantier bien après la disparition du piquet sous la terre.

Quelle profondeur prévoir pour un piquet de terre ?

Un piquet de 1,5 m est courant en rénovation. Une longueur de 2 m, plusieurs électrodes ou un conducteur enterré horizontal peuvent être nécessaires dans un sol sec, rocheux ou peu conducteur. La profondeur seule ne valide pas l’installation : une mesure de résistance reste obligatoire.

Quelle distance faut-il respecter entre le piquet de terre et le tableau électrique ?

La NF C 15-100 ne fixe pas une distance maximale unique pour tous les logements. Le conducteur doit suivre un trajet direct, rester protégé contre les chocs, présenter une section adaptée et être raccordé sans connexion cachée. Une distance de 5 à 15 m peut être correcte si la mesure finale est satisfaisante.

Un particulier peut-il installer un piquet de terre ?

Un particulier expérimenté peut préparer le terrain et planter l’électrode après repérage des réseaux enterrés. Le raccordement au tableau, la vérification des protections et la mesure avec un telluromètre doivent être confiés à un électricien si l’installation est neuve, modifiée ou incertaine.

Que faire si la résistance de terre dépasse 100 ohms ?

Il faut contrôler les raccords, la continuité du conducteur, l’état de la bride et la profondeur réelle de l’électrode. Si le montage est sain, l’ajout de piquets correctement espacés, d’une boucle enterrée ou d’un conducteur horizontal permet d’améliorer la valeur. Une nouvelle mesure est nécessaire après chaque correction.
