Fusible voiture : le repérer, le tester et le remplacer

En bref

• Un fusible voiture coupe le courant avant qu’un câble, un moteur d’accessoire ou un module électronique ne surchauffe.
• La boîte à fusibles se trouve souvent sous le volant, derrière une trappe de tableau de bord, près de la batterie ou dans le coffre.
• Un contrôle visuel aide à repérer fusible grillé, mais un multimètre confirme le diagnostic fusible quand le filament paraît intact.
• Pour remplacer fusible, le format et l’ampérage doivent être strictement identiques à la pièce retirée.
• Un fusible neuf qui saute de nouveau signale une panne électrique voiture à faire rechercher, pas un stock de fusibles à épuiser.

Fusible voiture : comprendre son rôle dans la sécurité électrique

Un essuie-glace qui s’arrête, une prise 12 V muette ou un plafonnier sans lumière peuvent venir d’un composant très simple. Le fusible voiture protège un circuit donné en interrompant le courant lorsqu’une intensité anormale le traverse. Il ne répare rien. Il évite qu’un défaut plus grave endommage le faisceau électrique ou l’équipement alimenté.

À l’intérieur, un filament métallique calibré fond lorsque le courant dépasse la valeur prévue. Un fusible de 10 A coupe donc avant qu’un circuit conçu pour cette limite ne chauffe trop longtemps. Le principe ressemble à un point de rupture volontaire. La pièce se sacrifie pour préserver les câbles, les connecteurs et, sur les véhicules récents, des calculateurs dont le remplacement peut coûter plusieurs centaines d’euros.

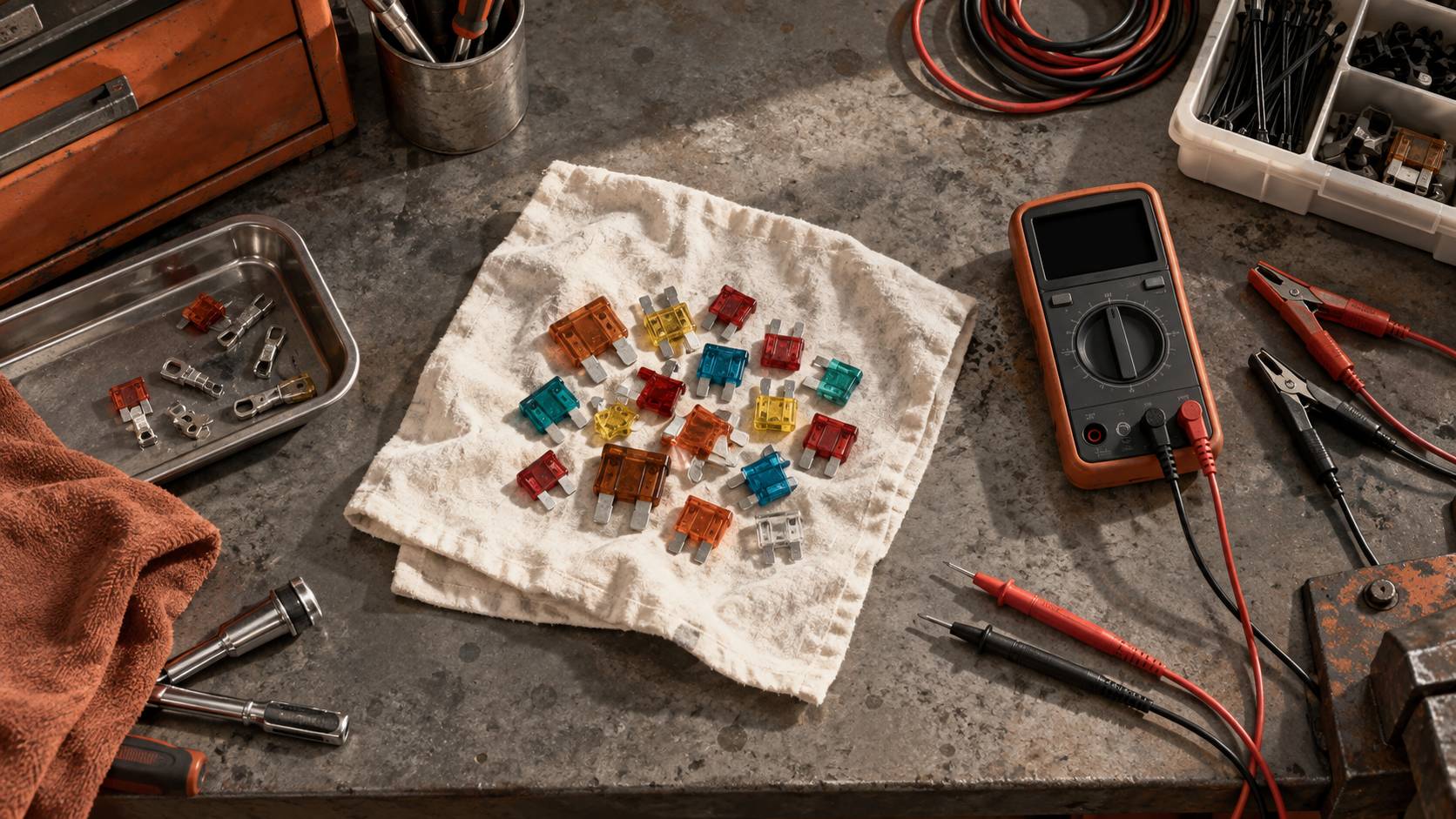

Un assortiment de fusibles courants coûte généralement entre 5 et 15 € en 2026. Cette dépense reste faible face au prix d’un moteur de lève-vitre, d’une pompe de lave-glace ou d’un boîtier de commande. Le fusible protège aussi contre le risque de câble fondu. Dans le compartiment moteur, un conducteur électrique subit déjà la chaleur du bloc et les vibrations. Une surcharge prolongée peut fragiliser son isolant.

Un fusible grillé n’explique pas toutes les pannes

Une panne limitée à un équipement donne une piste utile. Une radio arrêtée alors que la ventilation et les feux fonctionnent oriente vers le circuit de l’autoradio ou de l’alimentation accessoires. Deux feux arrière éteints peuvent partager une même protection, selon le schéma du constructeur. Le manuel du véhicule reste la référence, car l’affectation change selon la motorisation, l’année et les options.

Un fonctionnement intermittent demande davantage de prudence. Une ventilation qui coupe sur une route dégradée, un éclairage qui clignote ou une vitre électrique lente peuvent venir d’un connecteur oxydé, d’une masse desserrée ou d’un moteur usé. Le filament du fusible peut être intact. L’entretien voiture ne consiste donc pas à changer des pièces au hasard, mais à isoler le circuit concerné.

Une odeur de plastique chaud, une fumée, une boîte à fusibles noircie ou un support déformé imposent l’arrêt des essais. Coupez le contact et ne montez pas un fusible plus fort pour faire repartir un accessoire. Le problème peut déjà avoir atteint une cosse ou un câble. Cette situation justifie un contrôle professionnel avant toute remise en route.

Les véhicules hybrides et électriques possèdent aussi un réseau 12 V avec des fusibles accessibles. En revanche, les câbles orange, les boîtiers scellés et les éléments de batterie de traction ne relèvent pas d’une intervention domestique. La sécurité électrique n’est plus la même dès que la haute tension entre en jeu.

Repérer fusible dans la bonne boîte à fusibles de la voiture

Repérer fusible sans consulter le plan du véhicule mène souvent à retirer la mauvaise pièce. Une voiture moderne peut contenir deux, trois ou quatre boîtiers. Le premier se situe fréquemment dans l’habitacle. Il gère alors une part des équipements de confort, l’éclairage intérieur, l’autoradio, les vitres électriques ou les commandes de carrosserie.

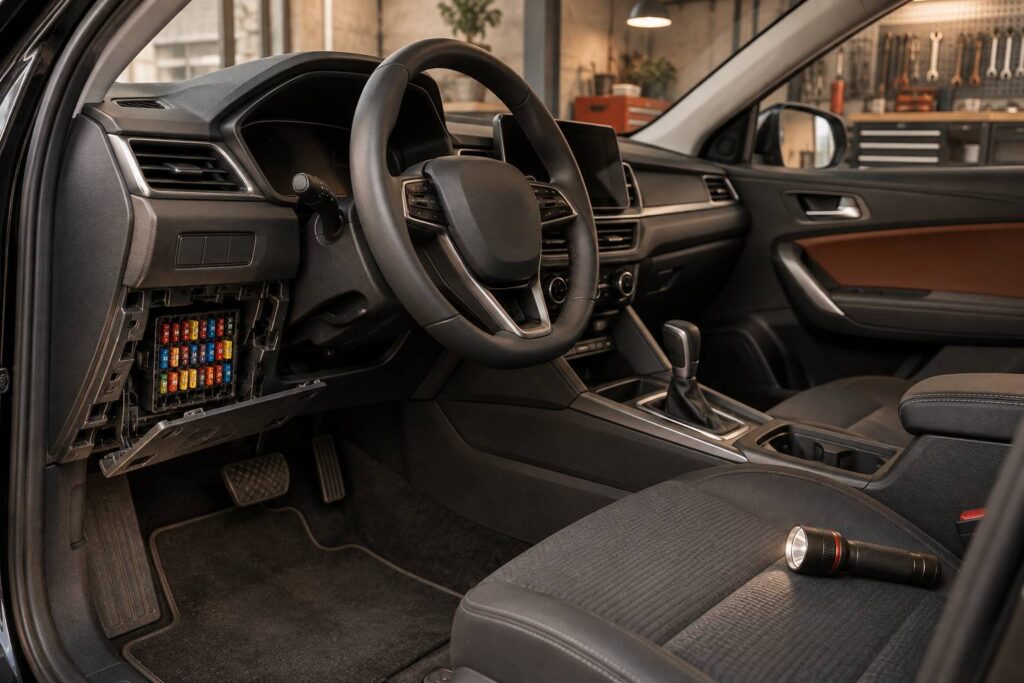

La boîte à fusibles intérieure se cache souvent sous le tableau de bord, sur le côté gauche de la planche de bord ou derrière la boîte à gants. Travaillez porte ouverte, avec une lampe, car les repères sont parfois gravés très petit. Un chiffon propre évite aussi de déposer poussière et humidité dans les logements électriques.

Le boîtier placé sous le capot protège souvent des circuits plus puissants. Il peut concerner le ventilateur de refroidissement, certains relais, l’alimentation moteur, le dégivrage ou la direction assistée selon les modèles. Attendez 20 à 30 minutes après un trajet avant d’approcher cette zone. Le moteur, les durites et les pièces métalliques peuvent rester brûlants.

Lire le schéma, le calibre et le format du fusible

Le couvercle de la boîte affiche généralement un plan. Il associe un numéro, un pictogramme ou une abréviation à chaque emplacement. Une icône de ventilateur renvoie à la soufflerie. Une icône d’ampoule concerne l’éclairage. Le livret de bord précise le détail lorsque les symboles sont peu lisibles ou lorsque plusieurs finitions utilisent le même boîtier.

La couleur sert de repère, mais elle ne remplace jamais le chiffre gravé. Les formats varient aussi. Un fusible ATO standard, mini, low-profile mini, Micro2 ou Micro3 peut afficher le même ampérage tout en étant incompatible avec son logement. Forcer une pièce de mauvaise taille crée un mauvais contact. Ce contact chauffe, s’oxyde puis provoque une panne difficile à suivre.

Photographiez le fusible retiré, son emplacement et le schéma du couvercle avant l’achat. Cette précaution prend une minute. Elle évite de confondre un 15 A bleu avec un autre modèle de même couleur mais trop large ou trop fin. Les principes de repérage électrique restent d’ailleurs proches de ceux utilisés pour un bouton poussoir et son câblage : identifier la fonction du circuit avant de toucher au conducteur ou à la protection.

Tester fusible voiture à l’œil puis au multimètre

Le contrôle visuel constitue le premier geste de diagnostic fusible. Retirez la pièce avec l’extracteur prévu dans la boîte ou avec une petite pince utilisée avec douceur. Sur un fusible à lame transparent, le filament métallique doit former un pont continu entre les deux bornes. Une rupture nette, une zone noircie ou du plastique déformé indiquent généralement un fusible grillé.

Cette vérification a ses limites. Une microfissure peut rester invisible. Certains modèles sont opaques ou très encrassés. Un fusible peut également sembler correct alors que son contact est oxydé dans le porte-fusible. Le multimètre permet alors de tester fusible sans se fier uniquement à l’aspect de la pièce.

Mesurer la continuité hors du logement

Un multimètre d’entrée de gamme coûte souvent entre 15 et 35 € en 2026. Il suffit pour mesurer une continuité, une tension de batterie ou une résistance simple. Coupez le contact, retirez la clé et éteignez les équipements. Attendez une à deux minutes afin que certains modules électroniques se mettent au repos.

1. Retirez le fusible suspect du boîtier en tirant droit, sans le tordre.
2. Réglez le multimètre sur le mode continuité sonore ou sur la mesure des ohms.
3. Posez une sonde sur chaque lame métallique du fusible retiré.
4. Interprétez le résultat avant d’installer une pièce neuve.

Un fusible fonctionnel affiche une résistance très faible, proche de 0 ohm, ou déclenche un signal sonore. Un fusible coupé affiche souvent « OL », « 1 » ou une valeur élevée suivant l’appareil. Consultez la notice du multimètre pour comprendre l’affichage exact. Le test hors circuit limite les erreurs, car une mesure directement dans le boîtier peut être influencée par un relais, un moteur ou un autre élément connecté.

Les petits points métalliques présents sur certains fusibles permettent parfois une mesure sans extraction. Cette méthode demande un circuit alimenté et une main sûre. Une sonde qui touche deux bornes voisines peut provoquer un court-circuit. Pour un contrôle domestique, la pièce retirée reste l’option la plus propre.

Le sélecteur du multimètre doit rester sur continuité ou ohms. Ne mesurez jamais une tension avec le cordon branché sur la borne ampèremètre de l’appareil. Cette erreur peut griller le fusible interne du multimètre, voire créer un court-circuit. Le matériel doit servir au contrôle, pas ajouter une panne électrique voiture.

« Un fusible coupé se remplace en quelques minutes. Un fusible intact oblige à chercher ailleurs, sans démonter la moitié de la voiture. »

Ne shuntez jamais un fusible avec un fil, une feuille métallique ou une pièce de monnaie. Cette pratique annule toute protection du circuit. Elle peut chauffer un faisceau très rapidement, surtout sur un accessoire puissant comme un dégivrage ou un lève-vitre.

Remplacer fusible voiture avec le calibre strictement identique

Remplacer fusible reste une opération courte lorsque le diagnostic est confirmé. Garez le véhicule sur un sol stable, serrez le frein de stationnement et coupez le contact. Retirez la clé ou éloignez-la pour les modèles à démarrage mains libres. Les calculateurs peuvent rester actifs quelques instants après l’arrêt.

Utilisez de préférence la pince extractrice placée dans le couvercle de la boîte à fusibles. Elle saisit le plastique sans marquer les contacts. Une pince à bec métallique peut dépanner, mais elle doit rester loin des bornes voisines. Une manipulation brutale abîme facilement les languettes du porte-fusible.

Le même format et le même ampérage sont obligatoires

Le fusible neuf doit avoir le même ampérage, le même format et le même type de lame que l’ancien. La marque peut varier si la référence correspond exactement. Remplacer un 10 A par un 15 A revient à laisser passer davantage de courant dans un faisceau qui n’a pas été dimensionné pour cela.

Un calibre inférieur n’est pas une solution non plus. Un fusible de 5 A monté à la place d’un 10 A peut fondre lors du fonctionnement normal de l’équipement. Il ne protège pas mieux. Il crée une coupure répétée et complique le diagnostic. Le bon remplacement reste celui qui respecte les données du constructeur, sans adaptation.

Insérez la pièce neuve jusqu’à ce qu’elle soit alignée avec les autres. Elle ne doit ni dépasser ni bouger dans son logement. Refermez le couvercle avant de remettre le contact. Testez ensuite l’équipement concerné dans ses différentes positions. Pour les essuie-glaces, contrôlez les vitesses. Pour une prise 12 V, branchez un appareil adapté. Pour les feux, vérifiez les deux côtés.

Un remplacement simple demande généralement 5 à 10 minutes lorsque le boîtier est accessible. Gardez dans le véhicule quelques fusibles réellement compatibles, rangés au sec avec l’extracteur. Un sachet rempli de références au hasard n’aide pas au bord de la route. Le manuel, une photo du plan et les bons calibres sont plus utiles.

Une batterie n’a pas besoin d’être systématiquement débranchée pour retirer un petit fusible d’habitacle sur tous les modèles. Couper le contact et suivre le manuel suffit souvent. Le débranchement peut réinitialiser l’autoradio, les vitres ou certains réglages. Il devient pertinent si le constructeur le demande ou si l’intervention touche une zone électrique endommagée.

Le respect du calibre est une règle de sécurité, pas une précaution de confort. Un fusible plus puissant masque le défaut jusqu’au moment où le câble, le connecteur ou l’appareil chauffe à sa place.

Fusible grillé à répétition : rechercher la panne électrique voiture

Un fusible qui saute une fois peut avoir réagi à un événement ponctuel. Un adaptateur 12 V défectueux, une pièce métallique tombée dans une prise ou un moteur d’accessoire momentanément bloqué peuvent suffire. Un fusible neuf qui fond immédiatement ou après quelques utilisations indique en revanche un défaut actif.

Le premier suspect peut être l’équipement alimenté. Un moteur d’essuie-glace dont la tringlerie force consomme trop. Un lève-vitre coincé, une pompe de lave-glace encrassée ou un ventilateur d’habitacle fatigué peuvent faire dépasser l’intensité prévue. Le fusible protège alors le circuit, sans être la cause de la panne.

Contrôles accessibles avant de confier le véhicule

• Débranchez les accessoires ajoutés récemment, notamment les chargeurs, adaptateurs allume-cigare et glacières 12 V.
• Inspectez la prise 12 V pour retirer un objet métallique tombé au fond du logement.
• Examinez les câbles visibles près des charnières de porte, du hayon et des zones ayant subi un choc.
• Notez le numéro du fusible, son calibre et le moment précis où il saute.
• Vérifiez la présence d’humidité dans le coffre, sous le pare-brise ou autour des feux.

Les faisceaux qui passent dans un hayon ou une porte subissent des milliers de flexions. Avec le temps, l’isolant peut s’user. Le fil touche alors la carrosserie et crée un court-circuit. Les défauts de feu arrière, de serrure de coffre, de caméra de recul ou de dégivrage peuvent venir de cette zone sur certains véhicules.

L’eau provoque aussi des pannes trompeuses. Une infiltration autour d’un feu, d’un joint de coffre ou du pare-brise oxyde un connecteur. Le fusible peut tenir plusieurs jours puis couper après une pluie ou lors de l’activation de l’équipement. Dans ce cas, remplacer la protection sans traiter l’entrée d’eau ne règle rien durablement.

Les voitures actuelles utilisent des relais, des calculateurs et parfois des protections électroniques réarmables. Une lecture de défauts peut devenir nécessaire lorsque le fusible est bon mais que l’équipement reste inactif. Un garage facture souvent une recherche électrique entre 50 et 120 € en 2026 pour un contrôle simple, puis davantage si le faisceau est difficile d’accès. Le tarif varie selon la région, le modèle et le temps réel de recherche.

Demandez un devis séparant la recherche de panne, les fournitures, la réparation du câblage et la main-d’œuvre. Cette présentation évite de confondre le prix du diagnostic avec celui d’un simple fusible. Les mêmes règles de méthode s’appliquent lorsqu’il faut comprendre un circuit de commande et ses connexions : le repérage précède toujours la réparation.

Si un support de fusible fond, si plusieurs équipements cessent de fonctionner ou si une odeur de brûlé apparaît, ne reprenez pas la route pour « voir si cela tient ». Refermez la boîte à fusibles, gardez les éléments retirés et faites contrôler le circuit. Une panne localisée reste souvent réparable. Une protection contournée peut transformer un défaut mineur en faisceau à remplacer.

Peut-on tester un fusible sans multimètre ?

Oui. Un filament coupé, un plastique noirci ou une zone fondue permettent souvent d’identifier une pièce défectueuse. Le multimètre reste préférable si le filament semble intact ou si le fusible est opaque.

Peut-on remplacer un fusible de 10 A par un 15 A ?

Non. L’ampérage doit être strictement identique. Un calibre supérieur peut laisser chauffer le faisceau électrique avant que la protection ne coupe le courant.

Pourquoi un fusible neuf grille-t-il immédiatement ?

Le circuit comporte probablement un court-circuit, un câble endommagé, de l’humidité dans un connecteur ou un équipement défectueux. Il faut rechercher la cause au lieu de multiplier les remplacements.

Où se trouve la boîte à fusibles d’une voiture ?

Elle se situe fréquemment sous le volant, derrière une trappe latérale du tableau de bord, près de la batterie dans le compartiment moteur ou dans le coffre. Le manuel du véhicule confirme l’emplacement et l’affectation de chaque fusible.
